제품 상세 정보:
|
Product Name: | Truss Type Bridge Girder Launcher | Color: | Customized |
---|---|---|---|
Current overload protection system: | include | Limited switch: | include |
Voltage lower protection function: | include | Warranty: | 2 years |
Place of Origin: | Henan, China | 기중기 운송 속도: | 5m/Min |
Rated Lifting Moment: | 500kn | Span: | 50M |
드는 속도: | 0-1m/min | Power supply: | 380v 3phase or customized |
고속도로를 위한 100 톤 트러스 유형 두 배 광속 발사대 기계
티russ 유형 교량 대들보 발사기설명

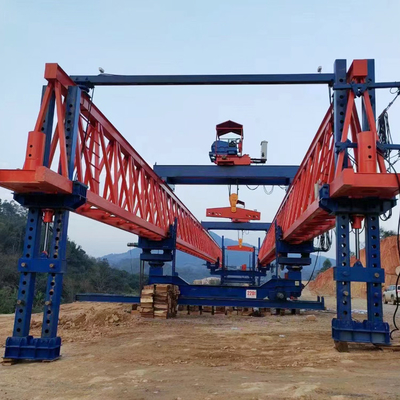

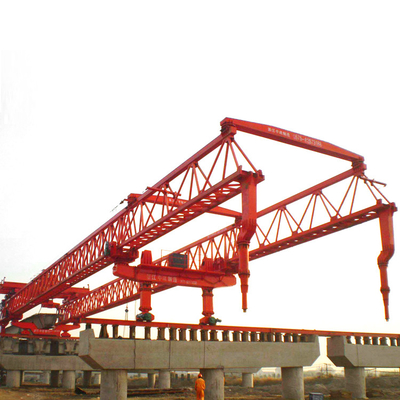

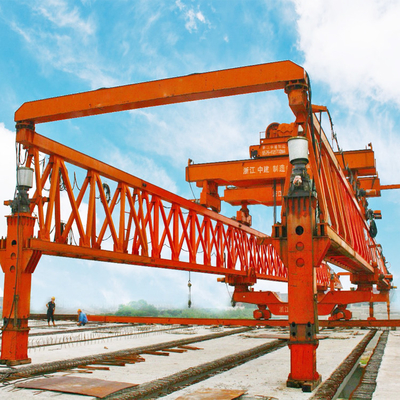

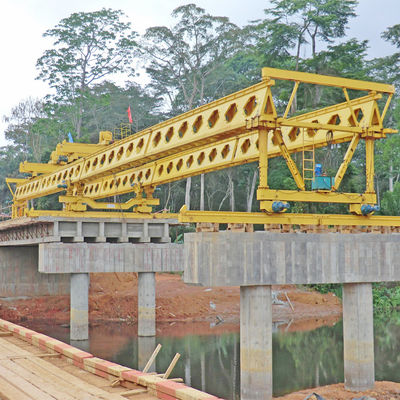

Truss type bridge girder launcher는 프리캐스트 콘크리트, 강철 또는 복합 교량 건설에 사용되는 특수 건설 장비입니다..레일이나 크롤러에서 움직이는 자주식 기계이며 조립식 대들보 또는 세그먼트를 교량 교각 또는 교대에 들어 올리고 운반하고 배치하도록 설계되었습니다.이 공법은 공사기간 단축, 안전성 향상, 품질관리 향상 등의 장점이 있어 장대역 철도, 고속도로, 육교 등의 건설에 널리 사용되고 있다.
관련 상품
티russ 유형 교량 대들보 발사기 매개변수
드는 무게 | 티 | 60 | 80 | 100 | 150 | |
교량 반경 | 중 | 20-30 | 20-35 | 30-40 | 35-50 | |
경사 | 1/20 이하 | |||||
회전 반경 | 중 | 200 | 250 | 300 | 350 | |
스큐 브리지 각도 | 0~15° | |||||
가게 이동 속도 | 세로 이동 | |||||
리프팅 | 1 | 1.2 | 0.8 | 0.6 | ||
6/0.6 | ||||||
크레인 이동 속도 | 세로 이동 | 6/0.6 | ||||
옆으로 | 6/0.6 |
티russ 유형 교량 대들보 발사기 장점
구성품~의티russ 유형 교량 대들보 발사기.
주요 트러스 구조:흔히 트러스라고 불리는 주요 트러스 구조갠트리 발사, 런처의 백본 역할을 합니다.무거운 하중에 대한 안정성과 지지력을 제공하도록 설계된 삼각형 또는 직사각형 단면의 대형 강철 프레임워크입니다.
리프팅 시스템:그만큼리프팅 시스템에 연결된 여러 개의 호이스트 또는 윈치로 구성됩니다.주요 트러스 구조.건설 과정에서 교량 대들보 또는 세그먼트를 올리고 내리고 위치를 지정하는 역할을 합니다.
종방향 및 횡방향 이동 시스템:이 시스템을 사용하면 거더 런처가 교량의 축을 따라(종방향 이동) 교량 경간을 가로질러 측면으로(횡방향 이동) 이동할 수 있습니다.유압 또는 전기 모터로 구동될 수 있으며 종종 레일이나 크롤러에 장착됩니다.
지원 시스템:그만큼지원 시스템교각, 교대 또는임시 지원건설 과정에서 발사대를 제자리에 고정합니다.때때로 런처는 자체지원 다리또는 안정성을 유지하기 위한 아우트리거.
제어 시스템:그만큼제어 시스템의 전반적인 운영을 총괄한다.대들보 발사기리프팅, 이동 및 지원 시스템의 조정을 포함합니다.일반적으로 안전하고 효율적인 작동을 보장하기 위해 수동 및 자동 제어가 모두 포함됩니다.
포장 및 배송
피확인 방법:
1. 전기 부품은 운반시 왜곡을 줄이기 위해 고품질 합판 상자로 포장됩니다.
2. 메인 빔, 엔드 빔 및 전기 호이스트는 플라스틱 직조 천으로 포장됩니다.운송시 마모를 줄일 수 있습니다.
디배달 방법:
1. 150톤 콘크리트 T빔 발사장치의 크기가 컨테이너선에 적합한 경우, 보통 컨테이너별로;
2. 크기가 너무 큰 경우 일반적으로 벌크 선 또는 컨테이너로 절단 후;운송 방법은 비용 절감을 기반으로 하며 크레인 성능을 유지합니다.
디배달 시간:
보증금 수령 후 영업일 기준 30~40일 이내.
티교통:
일반적으로 목적지 항구까지 35일에서 50일.
